Liyofilizatör kondenser ünitesi ve buz tutma kapasitesi, dondurarak kurutma (liyofilizasyon) işleminin başarısı için hayati önem taşıyan iki temel unsurdur. Liyofilizasyon, malzemenin önce dondurulduğu, ardından basıncın düşürülerek katı haldeki suyun (buz) doğrudan gaz haline (su buharı) geçirilmesiyle (süblimleşme) kurutulduğu sofistike bir dehidrasyon tekniğidir. Bu sürecin kalbinde, sistemden uzaklaştırılan su buharını yakalayıp tekrar buza dönüştüren kondenser ünitesi yer alır. Bu ünitenin performansı, verimliliği ve kapasitesi, tüm sürecin hızını, güvenilirliğini ve nihai ürünün kalitesini doğrudan etkiler. Kondenser, adeta sistemin görünmez kahramanıdır; görevi, ürün odasından kaçan nemi bir tuzak gibi yakalamak ve vakum pompasını bu nemden korumaktır.

Liyofilizasyon Sürecinde Kondenserin Kritik Rolü

Liyofilizasyon süreci temel olarak üç aşamadan oluşur: dondurma, birincil kurutma (süblimleşme) ve ikincil kurutma (desorpsiyon). Kondenser ünitesi, özellikle birincil kurutma aşamasında merkezi bir rol oynar. Bu aşamada, ürünün bulunduğu raflara ısı uygulanırken, sistemdeki basınç suyun üçlü noktasının (0.006 atm ve 0.01 °C) altına düşürülür. Bu koşullar altında, üründeki buz, sıvı hale geçmeden doğrudan buharlaşmaya başlar.

İşte tam bu noktada kondenser devreye girer. Kondenser, ürün raflarından çok daha düşük bir sıcaklığa (genellikle -50 °C ila -85 °C veya daha düşük) soğutulur. Fiziksel bir kural olarak, su buharı her zaman daha sıcak bir yüzeyden daha soğuk bir yüzeye doğru hareket etme eğilimindedir. Liyofilizatör içindeki ürün odası ile kondenser odası arasında yaratılan bu büyük sıcaklık ve dolayısıyla basınç farkı, su buharı moleküllerinin üründen ayrılıp kondensere doğru akmasını sağlar. Kondenserin ultra soğuk yüzeylerine çarpan su buharı molekülleri anında yeniden donar ve kondenser serpantinleri üzerinde buz olarak birikir. Bu işlem, ürün tamamen kuruyana kadar kesintisiz devam eder. Kondenser olmasaydı, serbest kalan su buharı sistem içinde kalır, basıncı yükseltir ve süblimleşmeyi durdururdu. Daha da kötüsü, bu nem, sistemin vakumunu sağlayan hassas vakum pompasına ulaşarak ciddi hasarlara yol açabilirdi. Bu nedenle kondenser, hem sürecin itici gücü hem de sistemin koruyucu kalkanı olarak işlev görür.

Liyofilizatör Kondenser Ünitesi: Çalışma Prensibi ve Bileşenleri

Bir liyofilizatör kondenser ünitesinin etkinliği, basit ama son derece güçlü bir termodinamik prensibine dayanır: buhar basıncı gradyanı. Her sıcaklıktaki buzun kendine özgü bir buhar basıncı vardır. Sıcaklık düştükçe, buzun buhar basıncı da dramatik bir şekilde azalır. Kondenser, ürünün sıcaklığından en az 15-20 °C daha soğuk olacak şekilde tasarlanır. Bu sıcaklık farkı (ΔT), ürün üzerindeki buz ile kondenser üzerindeki buz arasında önemli bir buhar basıncı farkı yaratır. Bu fark, su buharının üründen kondensere doğru akması için gerekli olan “itici gücü” oluşturur. Bu akış ne kadar verimli olursa, kurutma süreci de o kadar hızlı olur.

Çalışma Prensibi: Soğuk Yüzey ve Basınç Farkı

Sürecin temelini anlamak için, kondenserin bir “su buharı mıknatısı” gibi çalıştığını düşünebiliriz. Vakum pompası sistemdeki havayı ve diğer yoğuşmayan gazları uzaklaştırarak genel basıncı düşürürken, kondenser spesifik olarak su buharını hedefler. Ürün odasından ayrılan her bir su buharı molekülü, sistemdeki en soğuk nokta olan kondenser yüzeyine doğru çekilir. Bu yüzeye temas ettiğinde, molekül enerjisini kaybeder ve anında katı faza geri döner, yani buz olarak birikir. Bu sürekli döngü, ürünün yapısını bozmadan içindeki suyun nazikçe uzaklaştırılmasını sağlar. Kondenserin sıcaklığını sabit ve düşük tutma kapasitesi, sürecin istikrarı için kritiktir.

Temel Bileşenler ve Görevleri

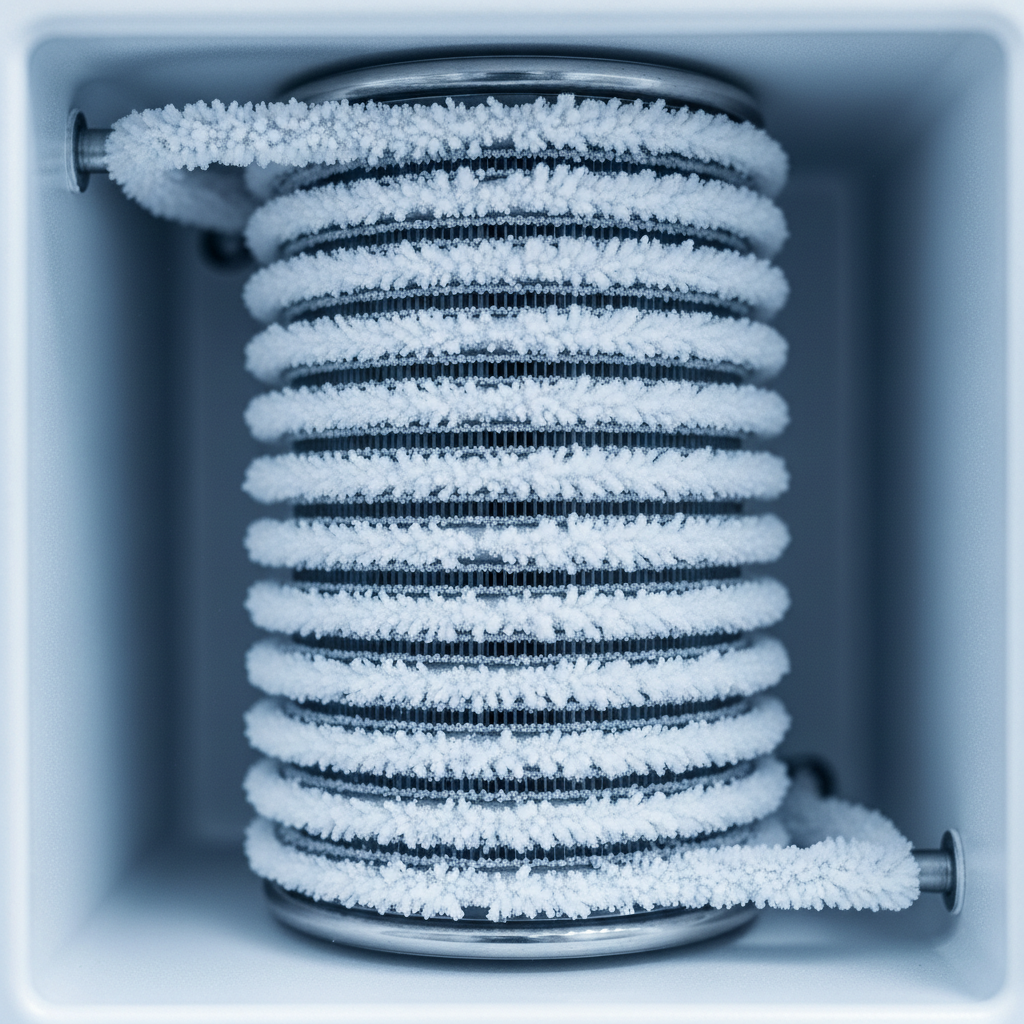

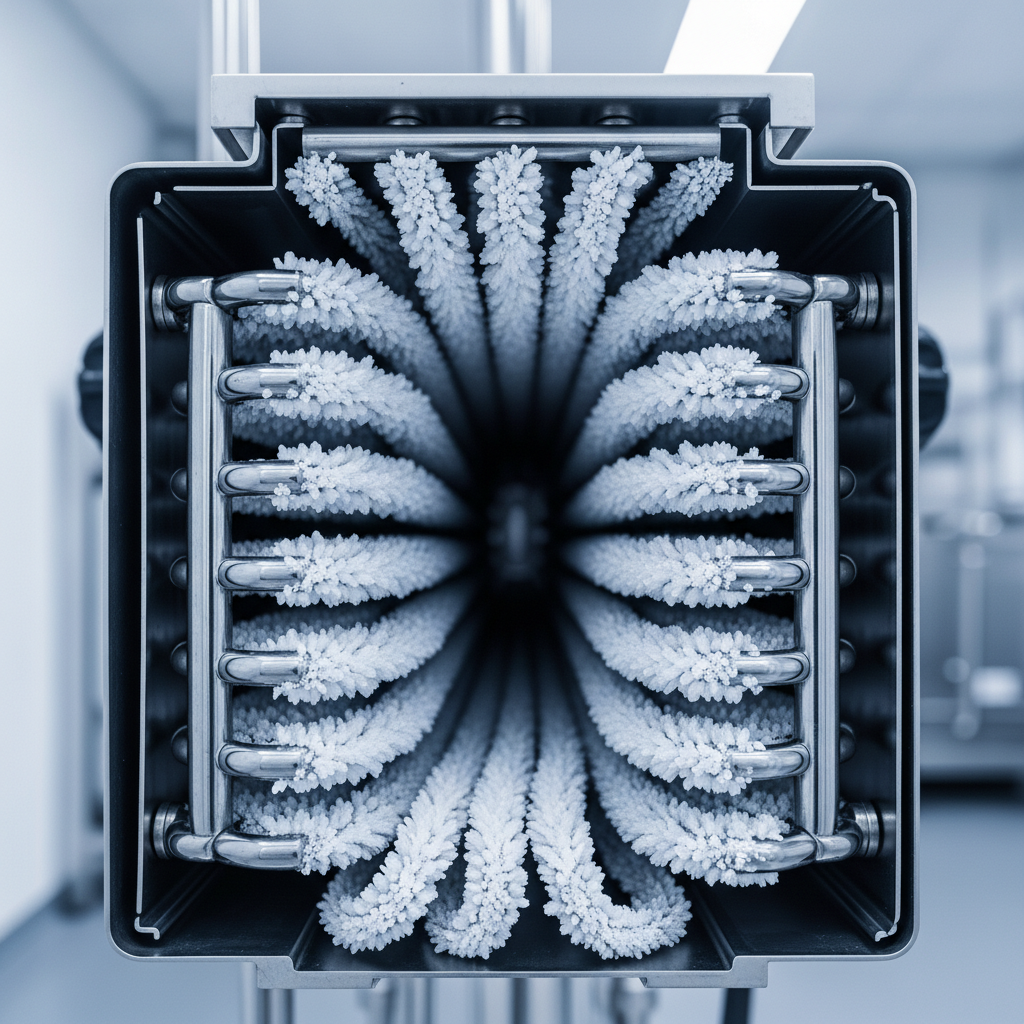

Bir liyofilizatör kondenser ünitesi birkaç ana bileşenden oluşur. Bunların başında, içinde soğutucu akışkanın dolaştığı soğutma serpantinleri gelir. Bu serpantinler genellikle paslanmaz çelikten yapılır ve maksimum yüzey alanı sağlayacak şekilde tasarlanır. Buz, doğrudan bu serpantinlerin yüzeyinde birikir. Bu serpantinleri barındıran yapıya kondenser odası denir. Bir liyofilizasyon döngüsü tamamlandığında, serpantinler üzerinde biriken buzun sistemden uzaklaştırılması gerekir. Bu işlem, defrost (buz çözme) sistemi tarafından gerçekleştirilir. Defrost işlemi, serpantinlere sıcak gaz veya sıcak su gönderilerek veya elektrikli ısıtıcılar kullanılarak yapılabilir. Son olarak, sıcaklık sensörleri, kondenserin sıcaklığını sürekli olarak izler ve kontrol ünitesine geri bildirim sağlayarak sürecin istenen parametreler içinde kalmasını güvence altına alır.

Buz Tutma Kapasitesi ve Performans Metrikleri

Bir liyofilizatör seçerken veya bir süreç tasarlarken en önemli metriklerden biri, kondenserin buz tutma kapasitesidir. Bu kapasite, genellikle kilogram (kg) veya litre (L) cinsinden ifade edilir ve kondenserin bir döngüde verimliliğini kaybetmeden ne kadar buz toplayabileceğini belirtir. Bu değerin aşılması, “kondenserin boğulması” olarak bilinen ve sürecin başarısız olmasına yol açan ciddi bir duruma neden olabilir. Eğer üründen çıkan su buharı miktarı, kondenserin toplama kapasitesini aşarsa, kondenser yüzeyi tamamen buzla kaplanır, ısı transfer verimi düşer ve kondenser sıcaklığı yükselmeye başlar. Yükselen sıcaklık, kondenserin buhar yakalama yeteneğini azaltır, bu da sistem basıncının artmasına ve süblimleşmenin yavaşlamasına veya durmasına neden olur.

Liyofilizatör Kondenser Ünitesi Performansını Etkileyen Faktörler

Kondenserin genel performansı, yalnızca buz tutma kapasitesiyle sınırlı değildir. Bir dizi faktör, ünitenin ne kadar verimli çalıştığını belirler. Bunlar arasında en önemlileri kondenserin ulaşabildiği minimum sıcaklık, soğutma gücü, serpantinlerin yüzey alanı ve genel tasarımıdır. Özellikle sulu çözeltiler için -50°C yeterli olabilirken, daha düşük donma noktalarına sahip organik çözücüler içeren ürünler için -85°C veya daha soğuk kondenserler gerekebilir. Bu teknik özellikler, farklı liyofilizatör modellerini karşılaştırırken dikkat edilmesi gereken en önemli noktalardır. Farklı kapasite ve özelliklere sahip çeşitli liyofilizatör ürünleri, her uygulamanın özel ihtiyaçlarına yönelik çözümler sunar.

Aşağıdaki tablo, bir kondenser ünitesinin temel performans metriklerini ve bunların süreç üzerindeki etkilerini özetlemektedir.

Bakım ve Verimlilik İpuçları

Liyofilizatör kondenser ünitesinin uzun ömürlü ve yüksek performanslı çalışması için düzenli bakım kritik öneme sahiptir. Bakımın temel taşı, her döngüden sonra yapılan tam ve etkili bir defrost işlemidir. Serpantinler üzerinde kalan buz artıkları, bir sonraki döngüde kondenserin verimini düşürür ve soğutma kapasitesini sınırlar. Ayrıca, kondenser odasının ve serpantinlerin düzenli olarak temizlenmesi, olası kontaminasyon risklerini ortadan kaldırır ve ısı transferinin maksimum seviyede kalmasını sağlar. Soğutma sisteminin, kompresörlerin ve soğutucu akışkan seviyelerinin periyodik olarak profesyonel bir teknik servis tarafından kontrol edilmesi, beklenmedik arızaların önüne geçerek üretimin kesintiye uğramasını engeller.

Sık karşılaşılan sorunlardan biri, yetersiz soğutmadır. Bu durum, genellikle soğutucu akışkan kaçağı veya kompresör arızasından kaynaklanır ve kondenserin istenen düşük sıcaklığa ulaşamamasına neden olur. Bir diğer sorun ise “buz köprülemesi”dir. Bu durumda buz, serpantinler arasında düzensiz bir şekilde birikerek buhar akış yolunu tıkar ve kurutma işlemini yavaşlatır. Bu sorunları önlemek için sürecin dikkatli bir şekilde izlenmesi ve liyofilizatörün üretici talimatlarına uygun olarak kullanılması esastır. Tüm bu süreçler, yani liyofilizasyon tekniğinin kendisi, ürünlerin raf ömrünü uzatmak ve hassas yapılarını korumak için bilimsel bir temel üzerine kurulmuştur. Kondenserin doğru çalışması, bu bilimsel prensiplerin pratikte başarıya ulaşmasının garantisidir. Dolayısıyla, bu kritik bileşenin çalışma prensiplerini anlamak ve bakımını ihmal etmemek, liyofilizasyon ile uğraşan her kurum ve araştırmacı için vazgeçilmez bir sorumluluktur.
